Fitur utama katup kupu -kupu garis tengah
Desain kompak:
Ringan dan ruang - menghemat, membuatnya ideal untuk aplikasi dengan ruang terbatas.
Kuartal - Turn Operation:
Katup dapat sepenuhnya dibuka atau ditutup dengan pergantian pegangan atau aktuator 90 derajat.
Penyelarasan disk tengah:
Disk disejajarkan di sepanjang garis tengah badan katup, memastikan operasi yang lancar dan berkurang keausan.
Aliran dua arah:
Dapat mengontrol aliran di kedua arah, menjadikannya serbaguna untuk berbagai aplikasi.
Bahan:
Tersedia dalam berbagai bahan, termasuk stainless steel, besi cor, dan plastik, agar sesuai dengan media dan lingkungan yang berbeda.
Opsi penyegelan:
Dilengkapi dengan segel lunak (misalnya, EPDM, VITON) atau segel logam untuk ketat tutup - off dan kompatibilitas dengan berbagai cairan.
Opsi aktuasi:
Dapat dioperasikan secara manual (tuas, gigi, atau handwheel) atau secara otomatis (aktuator listrik, pneumatik, atau hidrolik).

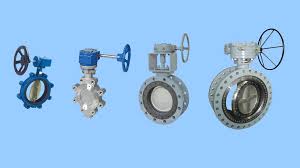

Jenis katup kupu -kupu garis tengah
Tipe wafer:
Dirancang agar pas di antara dua flensa pipa, dipegang di tempatnya oleh baut. Ideal untuk aplikasi tekanan- rendah.
Tipe lug:
Memiliki sisipan berulir (lugs) yang memungkinkan katup dibaut langsung ke flensa pipa. Cocok untuk akhir - dari - layanan baris atau mati - aplikasi akhir.
Tipe flanged:
Dilengkapi dengan flensa yang cocok dengan flensa pipa, memberikan koneksi yang aman. Biasa digunakan dalam aplikasi tekanan - tinggi.
Jenis flensa ganda:
Fitur flensa di kedua ujungnya, membuatnya cocok untuk tekanan - yang tinggi dan pipa besar -}.
Aplikasi katup kupu -kupu garis tengah
Pengolahan air:
Digunakan dalam distribusi air, penyaringan, dan sistem pengolahan air limbah.
Sistem HVAC:
Mengatur aliran air atau udara dalam sistem pemanas, ventilasi, dan pendingin udara.
Pemrosesan Kimia:
Mengontrol aliran cairan korosif atau abrasif pada tanaman kimia.
Makanan dan minuman:
Digunakan dalam aplikasi sanitasi untuk menangani cairan seperti susu, jus, dan bir.
Minyak dan gas:
Mengelola aliran minyak, gas, dan hidrokarbon lainnya dalam pipa.
Farmasi:
Memastikan kontrol aliran yang tepat di lingkungan yang steril dan higienis.
Keuntungan dari katup kupu -kupu garis tengah
Biaya - efektif:
Biaya dan pemeliharaan awal yang lebih rendah dibandingkan dengan jenis katup lainnya.
Ringan dan kompak:
Mudah dipasang dan membutuhkan lebih sedikit ruang daripada katup gerbang atau globe.
Operasi cepat:
Dapat dibuka atau ditutup dengan cepat dengan belokan 90 derajat.
Penurunan tekanan rendah:
Memberikan resistensi minimal untuk mengalir saat terbuka sepenuhnya.
Keserbagunaan:
Cocok untuk berbagai aplikasi, termasuk cairan, gas, dan bubur.
Daya tahan:
Tahan terhadap keausan dan korosi, terutama pada katup yang terbuat dari stainless steel atau bahan berkualitas - {0} lainnya.
Komponen katup kupu -kupu garis tengah
Tubuh:
Casing luar yang menampung komponen internal dan terhubung ke pipa.
Cakram:
Komponen berputar yang mengontrol aliran cairan. Ini diselaraskan di sepanjang garis tengah tubuh katup.
Tangkai:
Menghubungkan cakram ke aktuator atau pegangan, memungkinkan cakram berputar.
Kursi:
Permukaan penyegelan yang memastikan ketat - saat katup ditutup.
Aktuator:
Mekanisme yang digunakan untuk mengoperasikan katup (manual atau otomatis).
Paking:
Memberikan segel antara bodi katup dan flensa pipa.
Bagaimana cara kerja katup kupu -kupu garis tengah
Posisi terbuka:
Disk diputar 90 derajat untuk menyelaraskan dengan aliran, memungkinkan cairan untuk melewati dengan resistansi minimal.
Posisi tertutup:
Disk diputar tegak lurus terhadap aliran, menghalangi jalannya cairan dan menciptakan segel yang ketat.
Pelambatan:
Disk dapat diposisikan pada sudut menengah untuk mengatur laju aliran.
